DevOps Projekt 2: Lift & Shift – von lokalem Multi-VM Setup zu AWS

1. Projektziel

Ziel war es, den bestehenden lokalen Multi-Service-Stack (Nginx → Tomcat → DB/Cache/Queue) als Lift & Shift nach AWS zu übertragen. Dabei bleibt die Anwendung (WAR, Ports, Services) konzeptionell gleich – aber die Infrastruktur wird cloud-ready:

• Stabiler Entry Point: HTTPS über Application Load Balancer
• Reproduzierbares Deployment: Artefakt zentral in S3
• Security-by-Design: getrennte Security Groups + IAM Roles
• Skalierung: Auto Scaling Group für Tomcat Instances

2. Architektur-Übersicht: Lokal → AWS

Links: lokales Multi-VM Setup (Vagrant). Rechts: AWS Architektur (ALB + EC2 + S3 + DNS + Auto Scaling).

3. Ausführungsablauf (AWS) – Visuelles Schema

Dieses Diagramm entspricht dem realen Implementierungsablauf – inklusive des Artefakt-Flows Build → S3 → EC2.

Kernidee:
Der Ablauf trennt klar zwischen Build, Artefakt-Speicherung und Runtime und folgt damit DevOps- und AWS-Best-Practices.

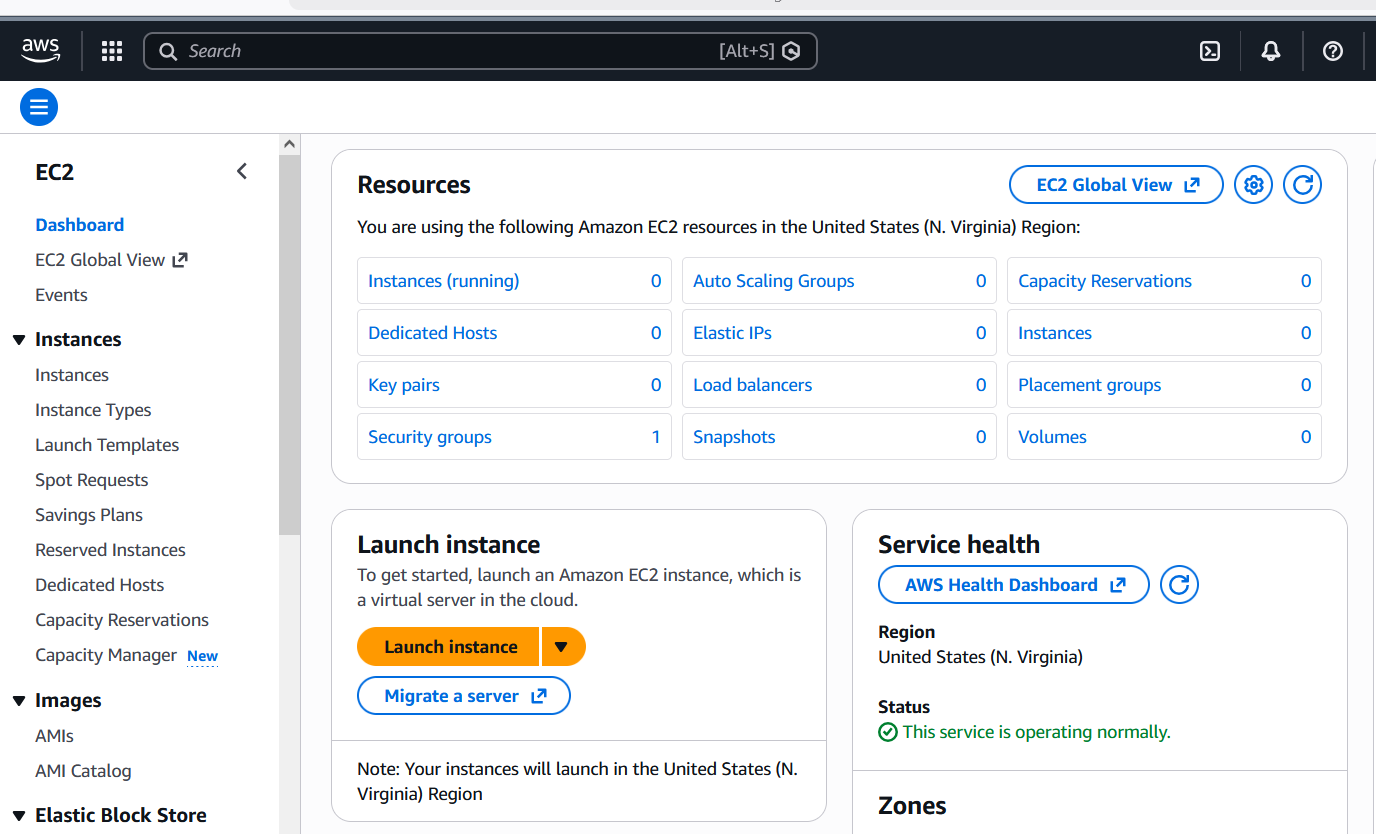

4. Login in den AWS Account

- Ziel:

Zugriff auf die AWS-Konsole als "Root user", um Cloud-Infrastruktur zu erstellen und zu verwalten. (https://aws.amazon.com/de/console/)

Warum?

• Alle AWS-Ressourcen werden über die Konsole oder API erstellt und administriert.
• Das ist der Pflicht-Startpunkt für jede Cloud-Migration.

5 Key Pair erstellen

- Ziel:

SSH-Key als ".pem-Datei" für den sicheren Zugriff auf EC2-Instanzen über Git Bash.

Warum ist das unverzichtbar?

• AWS deaktiviert Passwort-Login standardmäßig vollständig.
• Der private Schlüssel garantiert:

• Sicherheit
• Nachvollziehbarkeit
• Kontrolle über Admin-Zugriffe

Was wird erstellt?

• AWS Key Pair
• Heruntergeladene Datei:

project-prod-key.pem

Spätere Nutzung

ssh -i project-prod-key.pem ec2-user@<PUBLIC_IP>

6 Security Groups erstellen

- Ziel:

Netzwerkregeln (Firewall) zwischen den Komponenten definieren.

- Wichtiges Konzept:

Eine Security Group „blockiert“ keine Maschine – sie erlaubt gezielt Netzwerkverkehr (Flows).

- Erstellte Security Groups:

🔹 SG 1 – Load Balancer (SG-ALB)

🔹 SG 2 – Tomcat (SG-Tomcat)

🔹 SG 3 – Backend (SG-Backend)

Inbound Rules

• MySQL 3306 → SG-Tomcat – Zugriff auf die Datenbank
• Memcached 11211 → SG-Tomcat – S Zugriff auf Cache
• RabbitMQ 5672 → SG-Tomcat – Senden/Empfangen von Nachrichten
• SSH 22 (MyIP) → Admin-IP – Sicherer administrativer Zugriff
• All traffic → SG-Tomcat
• All traffic → SG-Backend – Interne Kommunikation zwischen alle Backend-Services

- Kein Public Access
- Backend ist isoliert und abgesichert

Hinweis: Die Port- und Host-Konfiguration aller Backend-Services (MySQL, Memcached, RabbitMQ) befindet sich zentral in src/main/resources/application.properties.

7. EC2-Instanzen mit User Data (Bash) starten

- Ziel:

EC2-Instanzen so starten, dass sie sich beim ersten Boot automatisch konfigurieren.

- Wie viele EC2 und warum?

Rolle     EC2                Warum
Tomcat      1                 Anwendung
MySQL       1                 Daten
Memcached   1                 Cache
RabbitMQ    1                 Messaging

Gleiche Aufteilung wie im lokalen Vagrant-Projekt.

- Wie wird eine EC2 konkret erstellt?

Bevor wir EC2-Instanzen herstellen und starten, bereiten wir den Code und die Provisioning-Dateien sauber vor. So bleiben Infrastruktur und Applikationskonfiguration versioniert, reproduzierbar und auditierbar.

Prerequisite:

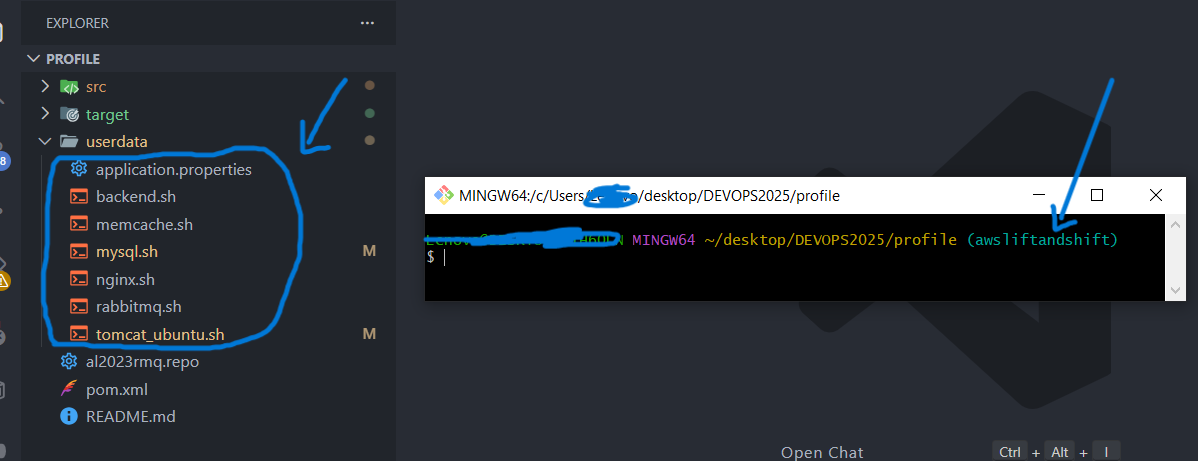

Für die AWS-Migration arbeiten wir in einer eigenen Git-Branch awsliftandshift. Dadurch bleiben das lokale Vagrant-Setup und die AWS-Änderungen klar getrennt.

git checkout -b awsliftandshift
git push -u origin awsliftandshift

Repository klonen und in VS Code öffnen. userdata/ in Projektordner anlegen, der alle Dateien(Konfiguration + Service-Skripte) enthält, die beim EC2-Start genutzt werden. Diese Skripte existieren, um EC2-Instanzen automatisch beim ersten Boot zu provisionieren (User Data). Dadurch entfällt manuelle Konfiguration per SSH und das Setup wird reproduzierbar

git clone <repo-url>
cd project-root
code .

• application.properties: Zentrale App-Konfiguration (DB/Cache/Queue Hosts & Ports). In AWS bevorzugt über Private DNS (Route 53) statt fester IPs.
• al2023rmq.repo: Diese Datei wird in rabbitmq.sh aufgeruft und definiert offizielle RabbitMQ- und Erlang-Repositories, um eine kompatible, sichere und stabile Installation von RabbitMQ auf Amazon Linux zu gewährleisten.
• mysql.sh: Installiert & konfiguriert die Datenbank (User/Grants/Schema) – damit die App sofort persistente Daten speichern kann.
• memcache.sh: Installiert Memcached und startet den Service – für schnelle Sessions/Cache, weniger DB-Last.
• rabbitmq.sh: Installiert RabbitMQ, richtet User/Permissions ein – für asynchrone Kommunikation (Queue).
• tomcat_ubuntu.sh: Installiert Java + Tomcat und aktiviert den Service – vorbereitet für das Deployment des ROOT.war.

Jetzt Herstellen der EC2-Instanzen mit Konfiguration in AWS(Launch instances) :

Die folgende Tabelle zeigt die exakten Einstellungen, mit denen die vier EC2-Instanzen erstellt werden (Name, AMI, Typ, Key Pair, Security Group und das passende User-Data-Skript).

Hinweis: Die Backend-Instanzen (db01, mc01, rmq01) liegen bewusst in SG-Backend (kein Public Access). Die Applikationsinstanz app01 nutzt SG-Tomcat, damit nur der Load Balancer (und Admin-SSH) Zugriff erhält. profile-app01 auf Ubuntu 24, weil Tomcat + Java + die Applikation unter Ubuntu stabiler sind.

ssh -i project-prod-key.pem ec2-user@<PUBLIC_IP>

sudo -i

systemctl status "service-name"

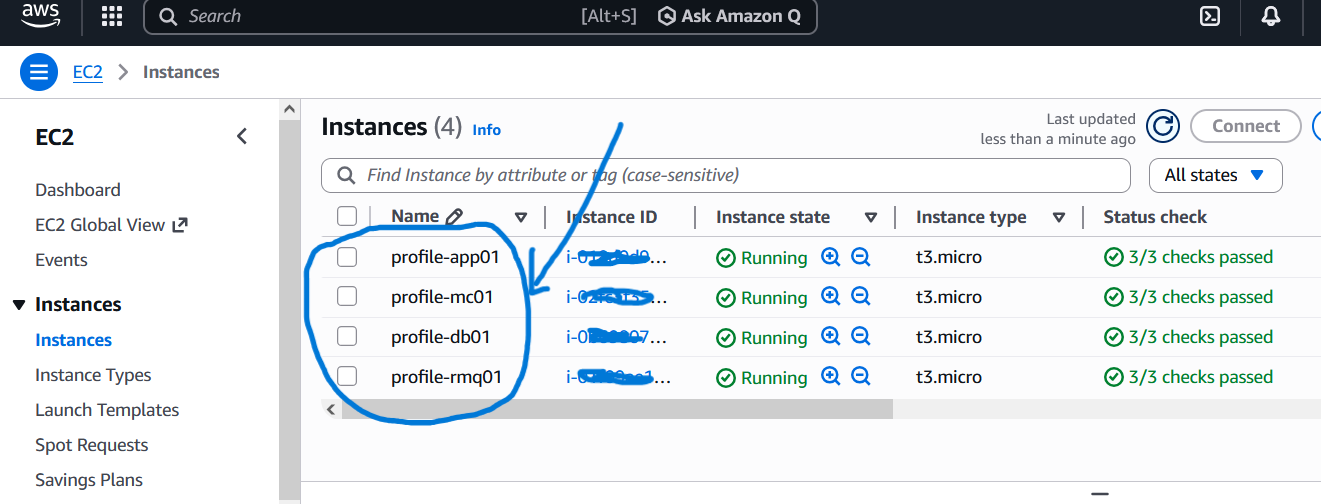

Ergebnis:

• EC2-Instanzen sind „ready“
• Java ist installiert
• Tomcat läuft bereits
• Kein manuelles Setup nach SSH nötig

8. IPs zu Name Mapping mit Route 53

- Ziel:

IPs durch interne DNS-Namen ersetzen.

- Warum Route 53?

IP-Adressen von EC2-Instanzen können sich ändern (z. B. bei Neustarts). Durch Route 53 werden stabile DNS-Namen verwendet, die:

• die Konfiguration wartbarer machen
• Änderungen an IPs transparent abfangen
• Abhängigkeiten zwischen Services entkoppeln

– In Route 53 "Private Hosted Zone" herstellen

Private Zone, an das VPC gebunden:

Domain name: myapp.internal

- Erstellte Records:

Name                  Zeigt auf
db01.myapp.internal    MySQL privates IP
mc01.myapp.internal    Memcached privates IP
rmq01.myapp.internal   RabbitMQ privates IP

Hinweis: Hier ist Route 53 für tomcat(app01) nicht nötig, da es Load Balancer verwendet wird.

- Nutzung in der Anwendung

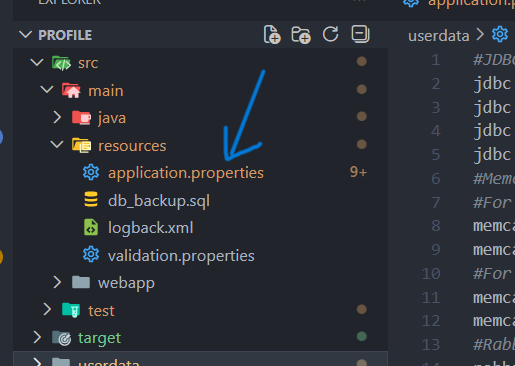

Anpassungen In application.properties:

jdbc.url=jdbc:mysql://db01.myapp.internal:3306/db
memcached.host=mc01.myapp.internal
rabbitmq.host=rmq01.myapp.internal

Checks:

• In Git Bash EC2-Instanzen laufen lassen und Command:
ping -c 4 db01.myapp.internal

Ergebnis:

• kommuniziert über Namen statt IPs – robuster, sauberer.

9. Anwendung aus Source Code builden

- Ziel:

Java-Quellcode kompilieren und ein deploybares Artefakt erzeugen (ROOT.war).

- Wo wird dieser Schritt ausgeführt?

• Auf PC (lokal), nicht auf AWS
• Git Bash / Terminal
• VS Code offen im Projekt

Hinweis: Keine EC2 ist bei diesem Schritt beteiligt.

- Warum so?

• Build hängt nicht von AWS-Infrastruktur ab
• Schneller und kontrollierbarer
• Klare Trennung: Build → lokal und Run → Cloud

Der Build erfolgt lokal. Das WAR wird in ein S3-Bucket in AWS hochgeladen (IAM Access Keys) und von der Tomcat-EC2 anschließend per IAM Role sicher aus S3 heruntergeladen.

- AWS Konfiguration

• S3 Bucket in AWS herstellen
• IAM user mit S3FullAccess herstellen dann ein "acces key" generieren
• IAM Role mit S3FullAccess herstellen dann diese Role mit EC2 (Tomcat Server) verbinden

- Code Struktur (VS Code)

profile/
├── src/                    # Java-Quellcode
├── pom.xml                 # Maven-Konfiguration
├── application.properties  # Config (DB/Cache/Queue via DNS)
└── target/
    └── ROOT.war            # Generiertes Artefakt

- Exakte Commands (Git Bash):

Teil A – Lokal (Git Bash): Build + Upload nach S3

cd profile
mvn install                 # Build → erzeugt das WAR im target/ Ordner

aws configure                     # AWS CLI: IAM Access Key/Secret Key konfigurieren
aws s3 cp target/profile-v2.war s3://BUCKET-NAME/     # Artefakt nach S3 hochladen
aws s3 ls s3://BUCKET-NAME/                           # Prüfen, ob profile-v2.war vorhanden ist

Teil B – Auf AWS (Tomcat EC2): Download + Deployment

# 1) Verbindung zur Tomcat-EC2 (app01)
ssh -i project-prod-key.pem ubuntu@PUBLIC_IP_TOMCAT
sudo -i

# 2) AWS CLI installieren (nur falls nicht vorhanden)
snap install aws-cli --classic

# 3) Artefakt von S3 holen
aws s3 cp s3://BUCKET-NAME/profile-v2.war /tmp/

# 4) Deployment auf Tomcat 10
systemctl daemon-reload
systemctl stop tomcat10

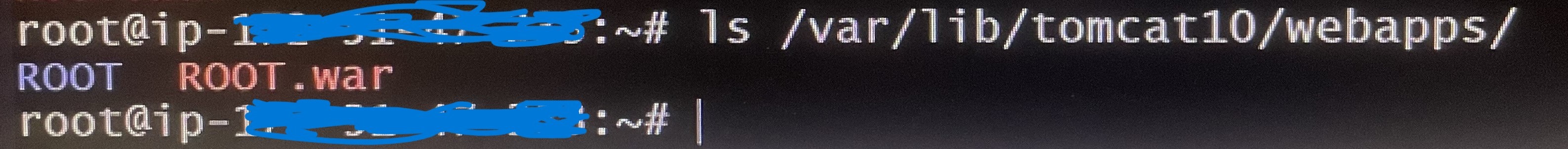

ls /var/lib/tomcat10/webapps                # Default Apps prüfen
rm -rf /var/lib/tomcat10/webapps/ROOT       # Default ROOT entfernen

cp /tmp/profile-v2.war /var/lib/tomcat10/webapps/ROOT.war   # WAR als ROOT deployen
systemctl start tomcat10









# 5) Quick Check lokal auf der EC2
curl -I http://localhost:8080/

Hinweis: ROOT.war wird automatisch nach ROOT/ entpackt. Dadurch ist die App direkt unter / erreichbar .

10. Application Load Balancer Setup mit HTTPS (ACM)

Ziel

Der Load Balancer ist der zentrale Einstiegspunkt (Single Entry Point) für alle Benutzeranfragen an die Anwendung und die Absicherung des Benutzerzugriffs mit HTTPS.

Warum?

• Benutzer greifen nicht direkt auf Tomcat-Instanzen zu
• Der Load Balancer übernimmt Öffentlichen Zugriff und Weiterleitung der Requests
• Tomcat bleibt intern und geschützt
• Der Load Balancer terminiert TLS/HTTPS

User (HTTPS mit Zertifikat von ACM)
  ↓
ALB (TLS Termination)
  ↓
Tomcat EC2 (HTTP)

Werkzeuge & Setup für den Load Balancer

In diesem Schritt wird der Load Balancer mit HTTPS abgesichert und mit der Tomcat-Anwendung verbunden.

• AWS Certificate Manager (ACM) – Serverzertifikat erstellen
  • Public Certificate (kostenlos)
  • Domain registriert bei GoDaddy
  • Domain-Validierung über DNS (CNAME-Record) bei GoDaddy
• Target Group für Tomcat (app01) herstellen
  • Target Type: Instances
  • Protocol: HTTP
  • Port: 8080
  • Health Check: HTTP auf Port 8080Override
• Application Load Balancer (ALB) herstellen
  • Listener für HTTP (80) und HTTPS (443)
  • Verwendung der Load Balancer Security Group
  • Zertifikat-Quelle: AWS ACM
  • ALB DNS-Name wird als CNAME bei GoDaddy hinterlegt

Health Check

Der Status der Tomcat-Instanzen wird über die Target Group geprüft. Der Status muss Healthy sein.

Ergebnis im Browser

• Aufruf über den Load Balancer DNS-Namen:
  Anwendung startet auf Port 8080 → nicht sicher (HTTP)
• Aufruf über die Domain (GoDaddy):
  Anwendung erreichbar über HTTPS → sichere Verbindung

GoDaddy steuert nur das DNS-Routing (wohin die Domain zeigt). Das TLS-Zertifikat wird in AWS über ACMALB genutzt (HTTPS).

Merksatz:
GoDaddy sagt wohin der Traffic geht (DNS). ACM/ALB sorgen dafür, dass der Traffic verschlüsselt ankommt (HTTPS).

11. Auto Scaling Group (Tomcat)

- Ziele

• Hohe Verfügbarkeit (Mehrere Tomcat-Instanzen)
• Automatische Skalierbarkeit
• Load Balancer leitet Traffic nur zu gesunden Instanzen

- Funktionsweise

• Application Load Balancer verteilt den Traffic.
• Auto Scaling Group entscheidet, wie viele Instanzen existieren.
• Health Checks ersetzen fehlerhafte Instanzen automatisch.

User
  ↓
ALB
  ↓
Auto Scaling Group
  ├─ Tomcat EC2 #1
  ├─ Tomcat EC2 #2
  └─ Tomcat EC2 #3

- Werkzeuge & Setup für die Auto Scaling Group

Für die Einrichtung einer Auto Scaling Group werden drei zentrale Komponenten benötigt. Diese sorgen dafür, dass Tomcat-Instanzen automatisch erstellt, ersetzt und skaliert werden können.

• 1) AMI (Amazon Machine Image)
  Dient als Vorlage für neue Tomcat-Instanzen.
  • Erstellung eines Images (AMI) aus der bestehenden EC2 app01 (Tomcat)
  • Das AMI enthält:
    • Installiertes Betriebssystem
    • Java & Tomcat
    • Deployte Anwendung
• 2) Launch Template
  Definiert, wie neue EC2-Instanzen gestartet werden.
  • Erstellung eines Launch Templates basierend auf dem erzeugten AMI
  • Verwendete Einstellungen:
    • Security Group: Tomcat Security Group
    • Key Pair: Projekt-Key
    • IAM Role: Zugriff auf S3 (Artefakte)
    • Tags: project=profile, role=tomcat
• 3) Auto Scaling Group (ASG)
  Steuert die Anzahl und den Zustand der Tomcat-Instanzen.
  • Erstellung der Auto Scaling Group mit dem Launch Template
  • Anbindung an den Application Load Balancer über die Tomcat Target Group
  • Health Checks über den Load Balancer
  • Vorteil:
    • Unhealthy Instanzen werden automatisch entfernt
    • Neue Instanzen werden automatisch erstellt

Ergebnis:
Die Anwendung bleibt hochverfügbar. Bei Lastspitzen oder Instanz-Ausfällen reagiert AWS automatisch – ohne manuelles Eingreifen.

12. Fazit

Die Lift-&-Shift-Strategie ( Build(lokal) → S3(AWS) → EC2(AWS) ) ermöglicht eine schnelle Migration ohne Code-Änderungen. Sie schafft eine stabile Basis, auf der spätere Optimierungen sicher aufgebaut werden können.

• ✔ Schnelle Migration bestehender Anwendungen
• ✔ Minimales Risiko
• ✔ Gleiche Architektur

Aufbauend auf diesem Projekt sind Cloud-Native-Weiterentwicklungen geplant.
